Этот обзор посвящен оборудованию для построения систем IP-видеонаблюдения. На рынке существует множество IP камер, коммутаторов, термокожухов и другого оборудования с очень похожими характеристиками, поэтому внимание будет акцентироваться на отличительных особенностях.
Здесь Вы можете узнать про то, как можно подключать видеокамеры цепочкой на один порт коммутатора, про умные термокожухи и про многокилометровые PoE удлинители.

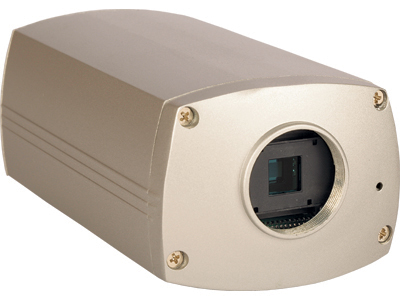

Начнем с IP-видеокамер. Модельный ряд пока ограничен линейкой Sigrand SG-1C-xxx в стандартном корпусе без встроенного объектива.
Камеры имеют модульную конструкцию, что позволяет выпускать в одном и том же корпусе модификации с разными сенсорами, процессорами и сетевыми интерфейсами.
Сейчас используется процессор Texas Instruments DM368 и два типа сенсоров с поддержкой широкого динамического диапазона (WDR или HDR). Так же присутствуют все стандартные атрибуты современных IP-камер: механический ИК фильтр, h.264 кодер 1920x1080 30 кадров в секунду, поддержка ONVIF.

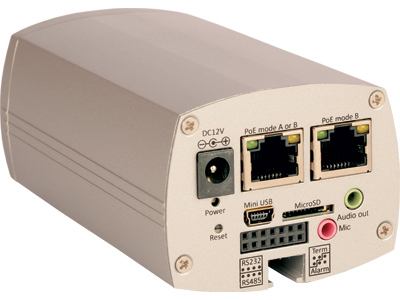

Теперь об особенностях. Как можно видеть на картинке камеры SG-1C-111 и SG-1C-121 имеют два порта Ethernet. Внутри находится трех портовый коммутатор, который позволяет соединить в сеть до трех устройств. К одному порту подключен MII интерфейс камеры и два оставшихся выведены наружу. Если к одному из внешних портов подключить коммутатор, а ко второму еще одну камеру, то получаем возможность последовательного подключения. То есть на один порт коммутатора можно “вешать” цепочку камер. Для питания цепочки камер используется технология Passive PoE, питание подается по двум свободным парам и проходит на сквозь через два внешних порта камеры.

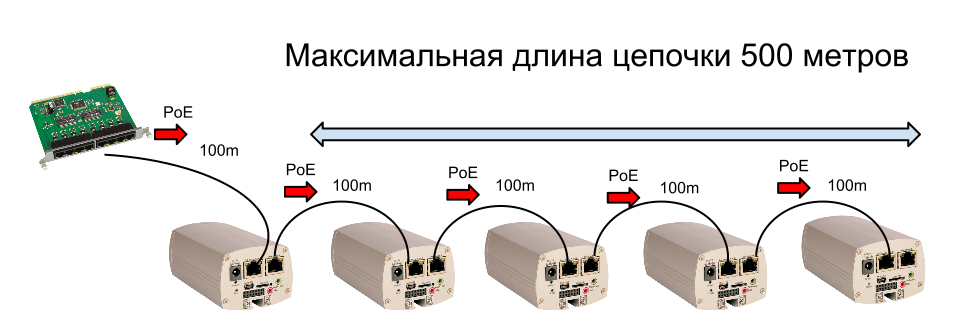

Максимальное возможное количество камер в цепочке зависит от трех параметров: мощности инжектора PoE, эренгопотребления камер и расстояния между ними в цепочке. Если использовать в качестве инжектора PoE модуль MS-17E8PP мощностью 60W на канал, можно соединить до 12 камер, при не большом расстоянии между ними. Если расстояние между камерами составляет максимально возможное для Ethernet 100 метров, то количество камер в цепи ограничивается 5-ю штуками. Длина цепочки, от коммутатора до последней камеры, составит 500 метров. Это становиться возможным, из за работы камер при пониженном до 30 В напряжении PoE. Мы называем такое подключение “сквозным” PoE или PoE-through.

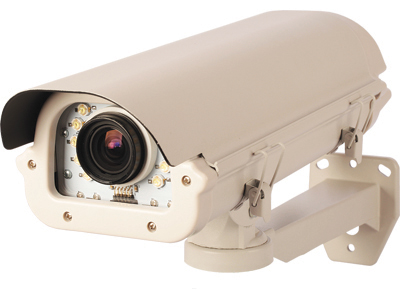

Термокожухи Sigrand SG-1H-W1 и SG-1H-I1– это первые умные PoE термокожухи с прожектором.

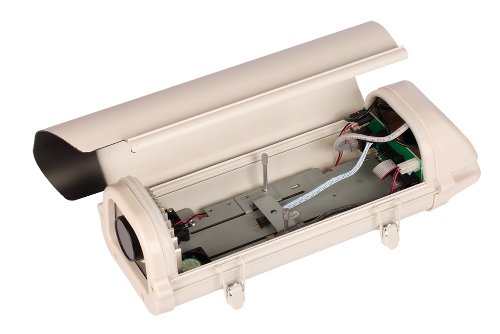

Термокожух управляется встроенным микроконтроллером и настраивается через порт RS-232. Имеются три датчика температуры: диодов, внутри и снаружи кожуха. Для охлаждения диодной матрицы используется мощный радиатор и два вентилятора. Кожух имеет два режима работы - автономный и управляемый через порт RS-232. В автономном режиме можно использовать камеры любых производителей с поддержкой PoE. Настраиваются пороги включения и выключения прожектора, распределение мощности между камерой и прожектором, включение и выключение вентиляторов и тд.
Если термокожухи использовать совместно с камерами Sigrand, то всеми процессами можно управлять через web интерфейс, а так же последовательно подключать несколько термокожухов к одному порту коммутатора, используюя технологию PoE-through.
В стандартной комплектации выпускается с блоком питания 240 Ватт и двумя портами 10/100/1000BASE-T/SFP. Позволяет подключить: до 32-х видеокамер с Ethernet интерфейсами (PoE class2 – 7,5Вт), до 16-ти термокожухов с подсветкой (PoE - 15,4Вт) и до 16-и PoDSL камер.
Теперь не много о модулях для платформы SG-17S: максимальное количество до 4-х штук, поддержка интерфейсов PoE и PoDSL.
Комбинируя разные модули, можно подключить к одному устройству Sigrand SG-17S множество камер и термокожухов, закрывая практически все диапазоны расстояний.

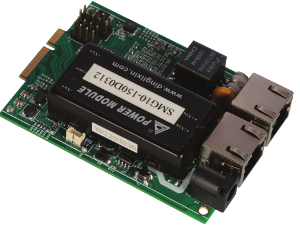

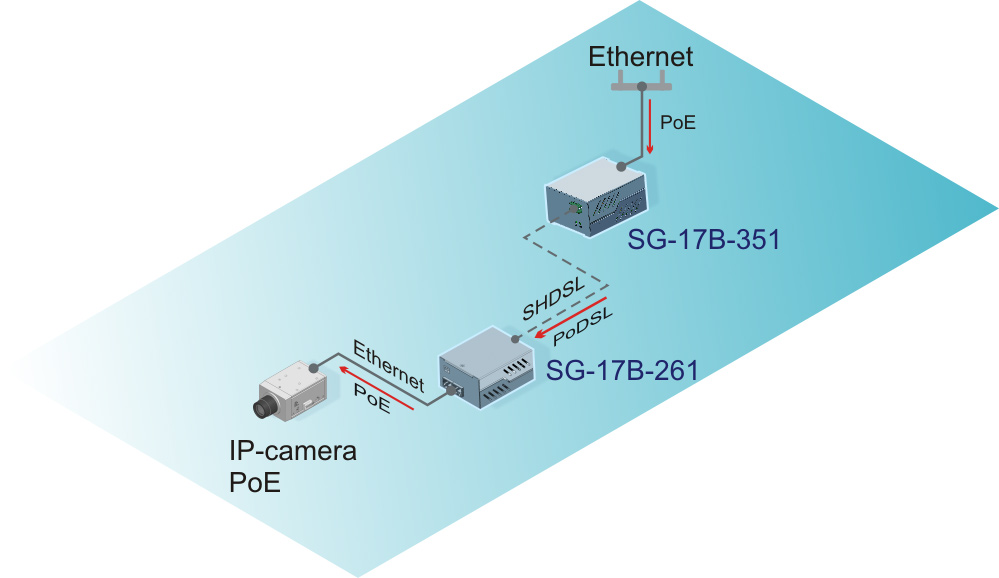

Если нужно подключить и запитать одну PoE камеру на большом расстояние, можно воспользоваться нашими новыми SHDSL модемами Sigrand SG-17B-261 и SG-17B-351.
SG-17B-351 принимает питание по PoE и инжектирует в линию PoDSL, а SG-17B-261 наоборот принимает с линии SHDSL питание 240V и инжектирует PoE.
Получается многокилометровый удлинитель PoE.
Все программное обеспечение на котором работает оборудование совершенно свободно и может быть загружено в исходниках. Подробную информацию об оборудовании смотрите на страницах сайта www.sigrand.com
Дополнительные разработки которые ведутся по тематике IP-видеонаблюдение для территориально разнесенных объектов:
• Одно-канальный Passive PoE инжектор 15 - 60 Вт;
• Коммутатор SG-1S 2 порта 10/100/1000BASE-T/SFP + 6 портов PoE 60 Вт, в настольном или уличном исполнение;
• Камеры Sigrand SG-2C-xxx в уличном исполнение, с различными сенсорами и сетевыми интерфейсами, моторизированным зум объективом и авто фокусом;
• Камера Sigrand SG-3C-1612 в уличном исполнение, с варифокальной линзой и 2-х мегапиксельным сенсором;
• Модульный маршрутизатор + коммутатор + NVR + ретранслятор Sigarnd SG-18S, на мощном сетевом процессоре freescale P10xx/P20xx, 3 порта 10/100/1000BASE-T/SFP, 3 модуля расширения, HDD rack, источник питания до 1000 Вт. Теоретически возможно подключить к устройству и запитать до 200 камер. В качестве программного обеспечения будет использоваться доработанная версия http://momentvideo.org/;
• VDSL2 модемы и модули для камер и коммутатора;
• Прожектор белый SG-1L-W1 или инфракрасный SG-1L-I1 с регулируемой мощностью до 20 Вт, с питанием от PoE и возможностью подключения в цепочку.

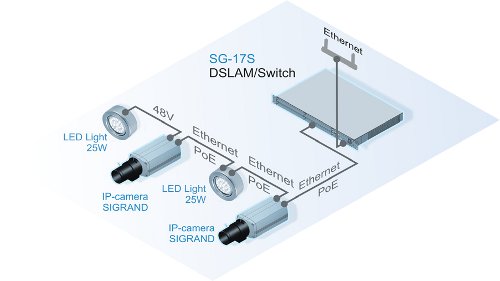

Пример подключения IP-камер и прожекторов "в цепочку" к одному порту PoE.
Здесь Вы можете узнать про то, как можно подключать видеокамеры цепочкой на один порт коммутатора, про умные термокожухи и про многокилометровые PoE удлинители.
Сейчас используется процессор Texas Instruments DM368 и два типа сенсоров с поддержкой широкого динамического диапазона (WDR или HDR). Так же присутствуют все стандартные атрибуты современных IP-камер: механический ИК фильтр, h.264 кодер 1920x1080 30 кадров в секунду, поддержка ONVIF.
SG-1C-111 | SG-1C-121 | SG-1C-112 | SG-1C-122 | |
---|---|---|---|---|
Сенсор | 1/3” CMOS Aptina MT9M034 1.2 Mipx | 1/3” CMOS Aptina AR0331 3,1Mpix | 1/3” CMOS Aptina MT9M034 1,2 Mpix | 1/3” CMOS Aptina AR0331 3,1Mpix |
Максимальное разрешение | 1280x960 30 fps 1280x720 30 fps |
2048x1536 20 fps 1920x1080 30 fps |
1280x960 30 fps 1280x720 30 fps |
2048x1536 20 fps 1920x1080 30 fps |
Динамический диапазон | 120 Дб | 100 Дб | 120 Дб | 100 Дб |
Минимальная освещенность | 0.03 lux F 1.2 (в ч/б режиме) | 0.1 lux F 1.2 (в ч/б режиме) | 0.03 lux F 1.2 (в ч/б режиме) | 0.1 lux F 1.2 (в ч/б режиме) |
Сетевой интерфейс | Два порта Ethernet с поддержкой PoE-through | Два порта Ethernet с поддержкой PoE-through | Порт SHDSL с поддержкой PoDSL | Порт SHDSL с поддержкой PoDSL |
|
SG-1H-W1 | SG-1H-I1 | |
---|---|---|
Тип подсветки | Белый 4000K | Инфракрасный 850 нм |
Количество диодов, максимальная мощность | 10 * 1 Вт = 10 Вт | 10 * 1.5 Вт = 15 Вт |
Световой поток | 1570 Lm | |
Диаграмма направленности | 45 градусов | 45 градусов |
Энергоптребление | 15.4 W (PoE class 3) | 15.4 W (PoE class 3) |
Если термокожухи использовать совместно с камерами Sigrand, то всеми процессами можно управлять через web интерфейс, а так же последовательно подключать несколько термокожухов к одному порту коммутатора, используюя технологию PoE-through.

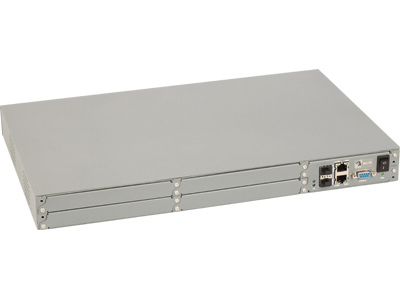

Основой системы для построения распределенной системы видеонаблюдения с дистанционным питанием является коммутатор Sigrand SG-17S – единственное на рынке устройство с возможностью установки разных интерфейсных модулей – SHDSL или Ethernet. |

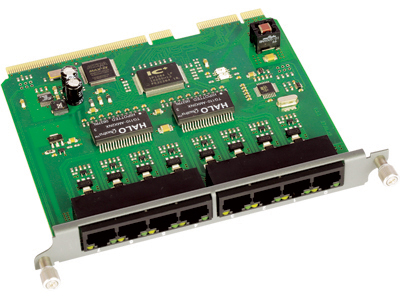

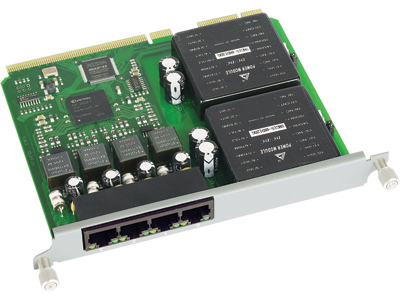

MS-17E8PP (8 x 10/100 Ethernet PoE+) 8-ми портовый модуль PoE . Поддерживает технологию питания удаленных устройств по свободным парам (в режиме Passive PoE). Максимальная мощность до 60 Вт на канал. |
||

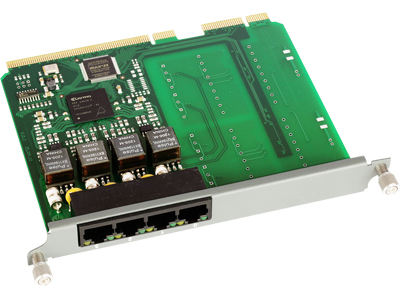

MS-17H4 (SHDSL 4 x 15,2 Мбит/c) 4-х портовый модуль SHDSL. Максимальная скорость для каждого интерфейса до 15296 кбит/c по одной паре. |
||
MS-17H4P2 (SHDSL 4 x 15,2 Мбит/ PoDSL) 4-х портовый модуль PoDSL. Максимальная скорость для каждого интерфейса до 15296 кбит/c по одной паре. Обеспечивает дистанционное питание 240VDC на каждый интерфейс. Максимальная мощность подключаемых устройств до 17 Вт. |
SG-17B-351 принимает питание по PoE и инжектирует в линию PoDSL, а SG-17B-261 наоборот принимает с линии SHDSL питание 240V и инжектирует PoE.
